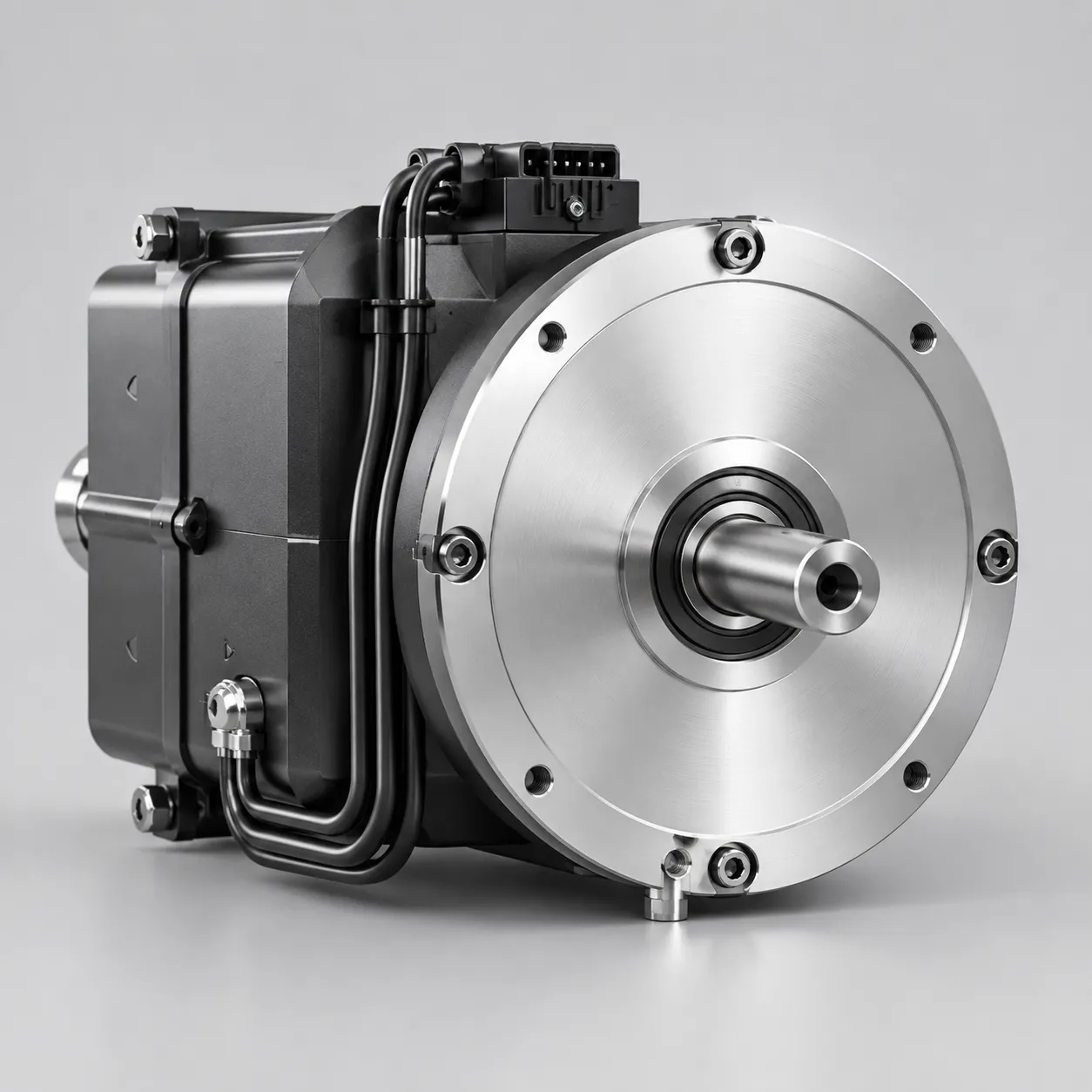

STD150-FF1 FFU 无刷直流电机 — 115 W · AC 220 V
STD150-FF1 FFU 无刷直流电机 — 115 W · AC 220 V
SKU: 2001-BLDC-STD150-FF1
STD150-FF1 是森特自主设计生产的三相无霍尔无刷直流电机，用于 FFU 及洁净送风风机。配森特控制板及 Ø400 mm 配套叶轮时，负载功率 115 W、转速 1140 rpm；输入电压 175–265 VAC，0–5 V DC 调速，带 FG 转速反馈。可单买电机、单买控制板，或选电机 + 叶轮 + 控制板整套。
- 电机类型 三相无刷直流，无霍尔
- 额定电压 AC 220 V（控制板输入）
- 负载功率 115 W ±8%
- 负载转速 1140 ±30 rpm
- 噪音 ≤45 dB（空载）
- 配套叶轮 Ø400 mm
产品概述
STD150-FF1 是森特电机为 FFU（风机过滤单元）及洁净送风风机自主设计生产的三相无刷直流电机，采用 180° 正弦波驱动、无霍尔位置检测；控制板输入 175–265 VAC，0–5 V DC 调速，FG 转速反馈。
配森特控制板及 Ø400 mm 配套叶轮测试：负载功率 115 W、转速 1140 rpm，空载噪音 ≤45 dB，振动 ≤1.6 mm/s。
供货方式
| 方式 | 包含 |
|---|---|
| 单买电机 | STD150-FF1 电机 |
| 单买控制板 | 森特控制板（驱动器） |
| 整套 | 电机 + Ø400 mm 配套叶轮 + 控制板 |
叶轮只随整套供应。电机、叶轮、控制板为配套设计，本页标称性能即按该组合测得。
产品特点
- 三相无刷直流，12 槽 8 极，180° 正弦波驱动
- 无霍尔位置检测
- 0–5 V DC 调速，FG 转速反馈
- 宽电压输入 175–265 VAC（额定 220 VAC）
- B 级绝缘，PA66 阻燃端部绝缘
- 6201ZZ 双面防尘轴承
- 面向出轴端逆时针转动
性能
测试条件：森特控制板、Ø400 mm 配套叶轮，10–35 °C、30–90% RH，转轴水平。数据仅供参考。
| 项目 | 空载 | 负载 |
|---|---|---|
| 输入功率 | 13 W ±8% | 115 W ±8% |
| 电流 | 0.16 A ±8% | 0.90 A ±8% |
| 转速 | 1800 ±30 rpm | 1140 ±30 rpm |
- 绕组温升：≤78 K（负载）
- 噪音：≤45 dB，无异音（空载）
- 振动：≤1.6 mm/s（空载）
外形尺寸
| 项目 | 数值 |
|---|---|
| 法兰直径 | Ø151 mm |
| 安装孔中心圆 | Ø140 ±0.3 mm |
| 机身直径 | Ø123 mm |
| 机身长度 | 84 mm |
| 轴端至法兰 | 81.5 ±2 mm |
| 出轴 | Ø12 mm（−0.02/−0.04），扁位 11 mm（0/−0.2） |
| 出轴长度 | 33 ±1 mm |
| 引线长度 | 700 ±20 mm（至接插件 750 ±30 mm） |
| 接插件 | HP3965J-5Y 或同等 |
完整尺寸见图库中的外形图。
起动特性
- 常温：安装指定负载，25 ±3 °C 放置 4 h 后，额定电压 65% 及以下可起动。
- 低温：安装指定负载，−10 ±3 °C 放置 4 h 后，额定电压 75% 及以下可起动。
绝缘与抗干扰
| 试验 | 条件 | 要求 |
|---|---|---|
| 绝缘耐压 | 引线与外壳间 AC 1500 V、50/60 Hz、1 min（生产测试 AC 1800 V、1 s） | 无损坏，泄漏电流 ≤5 mA |
| 绝缘电阻 | DC 500 V，引线与外壳间 | ≥100 MΩ |
| 雷击浪涌 | L–N 1 kV；N–PE、L–PE 2 kV；正负极性各 5 次 | 不误动作、不损坏 |
| 脉冲群 | 1 kV，电源线直接注入，正负极性，0–360° | 不误动作、不损坏 |
| 静电 | 接触 4 kV、空气 8 kV，正负各 10 次 | 不误动作、不损坏 |
可靠性试验
| 试验 | 条件 |
|---|---|
| 热冲击 | 120 °C 2 h ↔ −10 °C 2 h，5 个循环，不通电 |
| 高温存储 | 105 °C，96 h，不通电 |
| 低温存储 | −20 °C，96 h，不通电 |
| 高温高湿 | 85 °C / 85% RH，96 h，不通电 |
| 耐湿 | −10 °C 2 h 后，40 °C / 85–95% RH 放置 5 h，不通电 |
| 堵转 | 无冒烟、无着火、无带电部件外露 |
| 耐久运转 | 常温常湿通电运转 10000 h |
结构与材料
| 部件 | 材料 |
|---|---|
| 转轴 | 45# 钢 |
| 前 / 后端盖 | SPCC，表面电泳 |
| 转子 / 定子铁芯 | 硅钢片 |
| 磁瓦 | 铁氧体 × 8 |
| 绕组 | 漆包铜线 |
| 端部绝缘 | PA66，阻燃 |
| 轴承 | 6201ZZ × 2 |
| 电源线 | RV-90 0.5 mm²，棕 / 黄 / 蓝 |
| 地线 | UL1015 18 AWG 黄绿，Φ5.3 地环 |
| 接插件 | PA66 外壳，磷青铜端子 |
电机符合 GB/T 5171《小功率电动机通用技术条件》和 GB 12350《小功率电动机的安全要求》。电机额定电压 DC 310 V，由控制板将 220 VAC 转换后供电。
使用条件
- 使用：−10 至 +50 °C，≤95% RH，无凝露
- 存储：−20 至 +60 °C，≤95% RH，无凝露
- 不可在腐蚀性气体、易燃气体及粉尘环境中使用和存储
- 不可在影响电机性能的振动环境中使用
安装与安全
- 不可通过引线或转轴搬运电机。
- 接插件须连接牢固、接线正确；接触不良会发热，存在起火风险。
- 安装、配线时注意不要碰伤导线。
- 仅在额定电压下使用；通电时不可触碰旋转部分。
- 不可拆分、修理或改装电机。
产品图纸
内部结构(3D渲染图)
| 参数 | 值 |
|---|---|
| 型号 | STD150-FF1 |
| 电机类型 | 三相无刷直流，无霍尔 |
| 槽 / 极 | 12 槽 8 极 |
| 额定电压 | AC 220 V（控制板输入） |
| 使用电压范围 | 175–265 VAC（控制板输入） |
| 驱动方式 | 3 相 180° 正弦波 |
| 调速方式 | 0–5 V DC |
| 速度反馈 | FG 信号 |
| 转向 | 面向出轴端逆时针 |
| 绝缘等级 | B |
| 线电阻 | 31.3 Ω ±8%（20 °C） |
| 线电感 | 107.2 mH ±8% |
| 空载功率 / 电流 / 转速 | 13 W / 0.16 A / 1800 rpm |
| 负载功率 / 电流 / 转速 | 115 W / 0.90 A / 1140 rpm |
| 测试负载 | 森特控制板 + Ø400 mm 配套叶轮 |
| 绕组温升 | ≤78 K |
| 噪音 | ≤45 dB（空载） |
| 振动 | ≤1.6 mm/s（空载） |
| 轴承 | 6201ZZ × 2 |
| 电源线 | RV-90 0.5 mm²，棕 / 黄 / 蓝 |
| 使用环境 | −10 至 +50 °C，≤95% RH |
| 存储环境 | −20 至 +60 °C，≤95% RH |
| 耐久运转试验 | 10000 h |
| 法兰 / 安装孔中心圆 | Ø151 mm / Ø140 ±0.3 mm |
| 机身直径 × 长度 | Ø123 × 84 mm |
| 出轴 | Ø12 mm 带扁位，伸出 33 ±1 mm |
| 引线长度 | 700 ±20 mm |
| 执行标准 | GB/T 5171、GB 12350 |
| 供货方式 | 电机 / 控制板 / 电机 + Ø400 mm 叶轮 + 控制板整套 |
产品概述
STD150-FF1 是森特电机为 FFU（风机过滤单元）及洁净送风风机自主设计生产的三相无刷直流电机，采用 180° 正弦波驱动、无霍尔位置检测；控制板输入 175–265 VAC，0–5 V DC 调速，FG 转速反馈。
配森特控制板及 Ø400 mm 配套叶轮测试：负载功率 115 W、转速 1140 rpm，空载噪音 ≤45 dB，振动 ≤1.6 mm/s。
供货方式
| 方式 | 包含 |
|---|---|
| 单买电机 | STD150-FF1 电机 |
| 单买控制板 | 森特控制板（驱动器） |
| 整套 | 电机 + Ø400 mm 配套叶轮 + 控制板 |
叶轮只随整套供应。电机、叶轮、控制板为配套设计，本页标称性能即按该组合测得。
产品特点
- 三相无刷直流，12 槽 8 极，180° 正弦波驱动
- 无霍尔位置检测
- 0–5 V DC 调速，FG 转速反馈
- 宽电压输入 175–265 VAC（额定 220 VAC）
- B 级绝缘，PA66 阻燃端部绝缘
- 6201ZZ 双面防尘轴承
- 面向出轴端逆时针转动
性能
测试条件：森特控制板、Ø400 mm 配套叶轮，10–35 °C、30–90% RH，转轴水平。数据仅供参考。
| 项目 | 空载 | 负载 |
|---|---|---|
| 输入功率 | 13 W ±8% | 115 W ±8% |
| 电流 | 0.16 A ±8% | 0.90 A ±8% |
| 转速 | 1800 ±30 rpm | 1140 ±30 rpm |
- 绕组温升：≤78 K（负载）
- 噪音：≤45 dB，无异音（空载）
- 振动：≤1.6 mm/s（空载）
外形尺寸
| 项目 | 数值 |
|---|---|
| 法兰直径 | Ø151 mm |
| 安装孔中心圆 | Ø140 ±0.3 mm |
| 机身直径 | Ø123 mm |
| 机身长度 | 84 mm |
| 轴端至法兰 | 81.5 ±2 mm |
| 出轴 | Ø12 mm（−0.02/−0.04），扁位 11 mm（0/−0.2） |
| 出轴长度 | 33 ±1 mm |
| 引线长度 | 700 ±20 mm（至接插件 750 ±30 mm） |
| 接插件 | HP3965J-5Y 或同等 |
完整尺寸见图库中的外形图。
起动特性
- 常温：安装指定负载，25 ±3 °C 放置 4 h 后，额定电压 65% 及以下可起动。
- 低温：安装指定负载，−10 ±3 °C 放置 4 h 后，额定电压 75% 及以下可起动。
绝缘与抗干扰
| 试验 | 条件 | 要求 |
|---|---|---|
| 绝缘耐压 | 引线与外壳间 AC 1500 V、50/60 Hz、1 min（生产测试 AC 1800 V、1 s） | 无损坏，泄漏电流 ≤5 mA |
| 绝缘电阻 | DC 500 V，引线与外壳间 | ≥100 MΩ |
| 雷击浪涌 | L–N 1 kV；N–PE、L–PE 2 kV；正负极性各 5 次 | 不误动作、不损坏 |
| 脉冲群 | 1 kV，电源线直接注入，正负极性，0–360° | 不误动作、不损坏 |
| 静电 | 接触 4 kV、空气 8 kV，正负各 10 次 | 不误动作、不损坏 |
可靠性试验
| 试验 | 条件 |
|---|---|
| 热冲击 | 120 °C 2 h ↔ −10 °C 2 h，5 个循环，不通电 |
| 高温存储 | 105 °C，96 h，不通电 |
| 低温存储 | −20 °C，96 h，不通电 |
| 高温高湿 | 85 °C / 85% RH，96 h，不通电 |
| 耐湿 | −10 °C 2 h 后，40 °C / 85–95% RH 放置 5 h，不通电 |
| 堵转 | 无冒烟、无着火、无带电部件外露 |
| 耐久运转 | 常温常湿通电运转 10000 h |
结构与材料
| 部件 | 材料 |
|---|---|
| 转轴 | 45# 钢 |
| 前 / 后端盖 | SPCC，表面电泳 |
| 转子 / 定子铁芯 | 硅钢片 |
| 磁瓦 | 铁氧体 × 8 |
| 绕组 | 漆包铜线 |
| 端部绝缘 | PA66，阻燃 |
| 轴承 | 6201ZZ × 2 |
| 电源线 | RV-90 0.5 mm²，棕 / 黄 / 蓝 |
| 地线 | UL1015 18 AWG 黄绿，Φ5.3 地环 |
| 接插件 | PA66 外壳，磷青铜端子 |
电机符合 GB/T 5171《小功率电动机通用技术条件》和 GB 12350《小功率电动机的安全要求》。电机额定电压 DC 310 V，由控制板将 220 VAC 转换后供电。
使用条件
- 使用：−10 至 +50 °C，≤95% RH，无凝露
- 存储：−20 至 +60 °C，≤95% RH，无凝露
- 不可在腐蚀性气体、易燃气体及粉尘环境中使用和存储
- 不可在影响电机性能的振动环境中使用
安装与安全
- 不可通过引线或转轴搬运电机。
- 接插件须连接牢固、接线正确；接触不良会发热，存在起火风险。
- 安装、配线时注意不要碰伤导线。
- 仅在额定电压下使用；通电时不可触碰旋转部分。
- 不可拆分、修理或改装电机。
产品图纸
内部结构(3D渲染图)
| 参数 | 值 |
|---|---|
| 型号 | STD150-FF1 |
| 电机类型 | 三相无刷直流，无霍尔 |
| 槽 / 极 | 12 槽 8 极 |
| 额定电压 | AC 220 V（控制板输入） |
| 使用电压范围 | 175–265 VAC（控制板输入） |
| 驱动方式 | 3 相 180° 正弦波 |
| 调速方式 | 0–5 V DC |
| 速度反馈 | FG 信号 |
| 转向 | 面向出轴端逆时针 |
| 绝缘等级 | B |
| 线电阻 | 31.3 Ω ±8%（20 °C） |
| 线电感 | 107.2 mH ±8% |
| 空载功率 / 电流 / 转速 | 13 W / 0.16 A / 1800 rpm |
| 负载功率 / 电流 / 转速 | 115 W / 0.90 A / 1140 rpm |
| 测试负载 | 森特控制板 + Ø400 mm 配套叶轮 |
| 绕组温升 | ≤78 K |
| 噪音 | ≤45 dB（空载） |
| 振动 | ≤1.6 mm/s（空载） |
| 轴承 | 6201ZZ × 2 |
| 电源线 | RV-90 0.5 mm²，棕 / 黄 / 蓝 |
| 使用环境 | −10 至 +50 °C，≤95% RH |
| 存储环境 | −20 至 +60 °C，≤95% RH |
| 耐久运转试验 | 10000 h |
| 法兰 / 安装孔中心圆 | Ø151 mm / Ø140 ±0.3 mm |
| 机身直径 × 长度 | Ø123 × 84 mm |
| 出轴 | Ø12 mm 带扁位，伸出 33 ±1 mm |
| 引线长度 | 700 ±20 mm |
| 执行标准 | GB/T 5171、GB 12350 |
| 供货方式 | 电机 / 控制板 / 电机 + Ø400 mm 叶轮 + 控制板整套 |
常见问题
森特电机生产的三相无霍尔无刷直流电机，用于 FFU 及洁净送风风机。配森特控制板和 Ø400 mm 配套叶轮时，负载功率 115 W、转速 1140 rpm。
可以。可单买电机、单买控制板，或选电机 + Ø400 mm 叶轮 + 控制板整套。叶轮只随整套供应，因为电机、叶轮、控制板为配套设计。
法兰 Ø151 mm，安装孔中心圆 Ø140 ±0.3 mm，机身 Ø123 × 84 mm，出轴 Ø12 mm 带扁位、伸出 33 mm。
控制板接收 0–5 V DC 信号调速，FG 信号反馈转速。控制板输入 175–265 VAC（额定 220 VAC）。
AC 1500 V / 1 min 耐压、≥100 MΩ 绝缘电阻、雷击浪涌（L–N 1 kV，对地 2 kV）、脉冲群 1 kV、静电（接触 4 kV / 空气 8 kV）、热冲击、85 °C / 85% RH 高温高湿、堵转，以及 10000 h 耐久运转。
STD150-FF1 配 Ø400 mm 叶轮测试：115 W、1140 rpm、6201ZZ 轴承、逆时针。STD250-FF1 配 Ø470 mm 叶轮测试：100 W、930 rpm、6202ZZ 轴承、顺时针。
